金凯地程控隔膜聚丙烯隔膜压滤机自动拉板系统介绍
发布时间:2022-08-25 已有1503人阅读

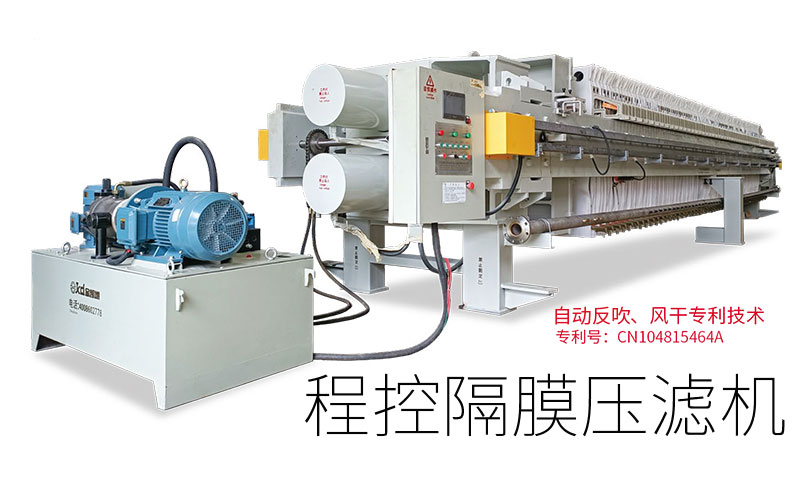

  近期,客户选购了一台金凯地XMAZG/2000-U控隔膜聚丙烯隔膜压滤机用于化工污水处理,投入使用后的效果获得了客户的好评。本系列压滤机采用自动拉板系统,压滤机拉板小车也叫拉板器,其主要由液压马达、机械手、传动机构和暂停装置等部分组成,是板框、厢式、隔膜压滤机的主要部件之一。拉板小车安装在压滤机主梁两侧导轨上,它的原理是通过液压马达带动传动链条从而带动机械手运动,将隔膜板、滤板逐一拉开,从而完成卸除滤板中滤饼的操作。

控隔膜聚丙烯隔膜压滤机

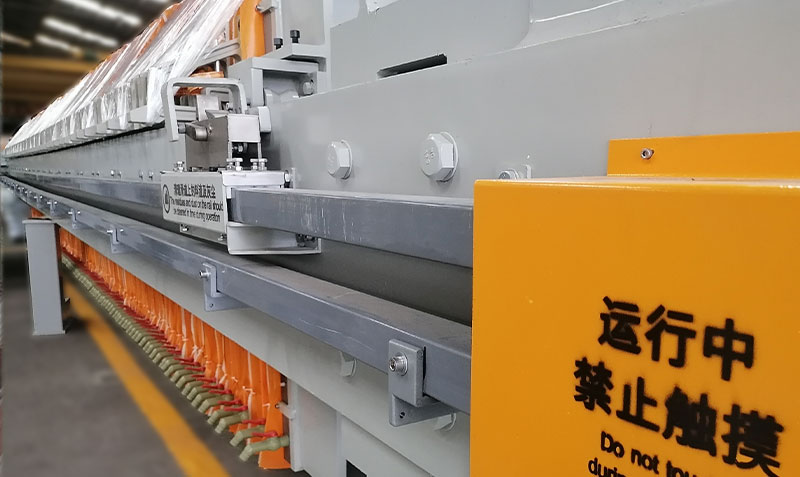

  控隔膜聚丙烯隔膜压滤机拉板小车(拉板器)的材质主要有碳钢、不锈钢、铸铁。实际应用中,都是按"对"作为单位来计数的(一对两个)。在款式类型上分为自动拉板小车、高效拉板小车、变频拉板小车、一拉一拉板小车、一拉多拉板小车。智能压滤机自动控制系统,操作简单方便,可扩展性强,运行稳定,较大幅度降低了劳动强度,减少用工量,提高效率、降低运营成本。

金凯地程控隔膜聚丙烯隔膜压滤机自动拉板系统介绍

  (1)拉板原理:当活动压板拉开复位后,油马达自动工作,拉板器向前运动,行至第一块滤板时,碰上手柄,油马达受阻停止,发出讯号改变电磁换向阀方向,使油马达反向运转,拉板器钩住第一块滤板向后运动,直到被拉滤板接触到活动压板后,油马达又受阻停止,发出讯号,再次改变油马达运转方向,如此往复动作,直至将滤板全部拉完。拉板结束后,拉板器继续往返一次,拉板器复位。
  (2)拉板器:在拉板器中有输送爪、止退爪和支撑爪,它们都装有扭簧,在输送爪和止退爪之间装有可以自由转动的控制杆等。
  (3)传动机构输送拉板的动力来源于油马达,通过链轮、链条带动两只拉板器同步运动。
  (4)张紧机构张紧机构安装于固定压板处横梁外侧。由于拉板器不断往复运动,链条长度在不断地改变,必须适时调整链条的张紧程度。调整时只需松开张紧滑板的固定螺丝,调节张紧螺杆即可。调好后务必再拧紧固定螺丝,张紧应适度,否则会影响链条寿命。
